السؤال هنابعد مشاهدتي لمقطع الفيديو هذا ادخلني بحيره وضيق بعد تفعيل خيار بالمذبورد لديهX4X4X4X4X4 ليس متواجد اصلا بمذبوردي هل مذبوردي يدعم ام لا لم اجد بالموقع ولا بالبيوس الخيار
صوره من مذبوردي
كود:
https://i.imgur.com/7t4ia0D.gif
هل هي خاصه فقط بالمذبوردات القديمه فقط ام لا
هل هي غير متوفره لدي بسبب دعم مذبوردي ل 5 منافذ ؟ من شروط تركيب الادابتر دعم X4X4X4X4X4 Conditions of use: The PCIE slot corresponding to the motherboard supports BIOS settings and the PCIE working mode is set to X4X4X4X4X4
1- شريحه IRST with RAID .. على ما اظن ان هذا الخيار هو الذى سيستخدم لتقسيم الهاردات عندك المثبته على الماذربورد نفسها ( مجرد تخمين )
2- و ايضا شريحه اخرى IRST for PCIe Storage .. على ما اظن ان هذا الخيار هو الذى سيستخدم لتقسيم الهاردات عندك على منفذ PCIe ( مجرد تخمين )
3- و RAID افتراضى تخيلى Virtual
و هو مع شريحه انتل intel Optane
هذا ربط بين شريحه انتل intel Optane و الهارد الاساسى للجهاز ( نظام التشغيل ) عن طريق عمل RAID افتراضى تخيلى Virtual غير حقيقى
و ال RAID افتراضى تخيلى Virtual غير حقيقى مع شريحه انتل intel Optane .. لان الشريحه لا يمكن استخدامها لتخزين بيانات اصلا
شريحه انتل intel Optane .. هى وسيط سريع جدا جدا بين البروسيسور و هارد الجهاز الرئيسى الذى عليه نظام التشغيل .. على ما اظن هى تعمل بما يشيه الكاش Cache او ال Page File
و تفعيلها هام جدا فى حال وجودها .. لكن لا اعلم هل ستفيد فى حالتك ام لا لان الهارد الرئيسى متصل بالبروسيسور مباشره ؟؟؟
و لا اعلم مدى وجوب ان يكون الهارد الرئيسى انتل من عدمه لكى تعمل الشريحه ؟؟؟
خيار تقسيم الرايد بالمذبورد اعلمه ياغالي وشغال عليه الان جهازي
1- المذبورد بالاصل ياغالي جيل ثاني عشر لايعمل عليها الا معالجات Alder Lakeالجيل الثاني عشر والثالث عشر مستقبلا عند صدوره i7-12700K الذي استخدمه الان
2- نعم ياغالي كرت واحد فقط
لاحظ انها متصله بشريحه Z690 مباشره ( اى بالمنفذ الثالث ) .. ) .. على ما اظن ان هذا الخيار هو الذى سيستخدم لتقسيم الهاردات عندك على المنفذ الثالث PCIe 3 ( مجرد تخمين )
و لا اعلم هل ستستطيع تقسم الهاردات على المنفذ الاول و الثانى المتصلين بالبروسيسور ام لا ؟؟
نعم
حاليا 4 هاردات بمنافذالمذبورد رايد 0
ايضا الهارد الخامس بالمذبورد لم ادخله رايد بل جعلته تخزين وباك اب
ايضا لدي هاردات ssd ساتا مربوطه رايد وسيتم التخلص منها
والاكتفاء ب بهاردات m2
هذا قياس من شهرين تقريبا
نعم
حاليا 4 هاردات بمنافذالمذبورد رايد 0
ايضا الهارد الخامس بالمذبورد لم ادخله رايد بل جعلته تخزين وباك اب
ايضا لدي هاردات ssd ساتا مربوطه رايد وسيتم التخلص منها
والاكتفاء ب بهاردات m2
هذا قياس من شهرين تقريبا

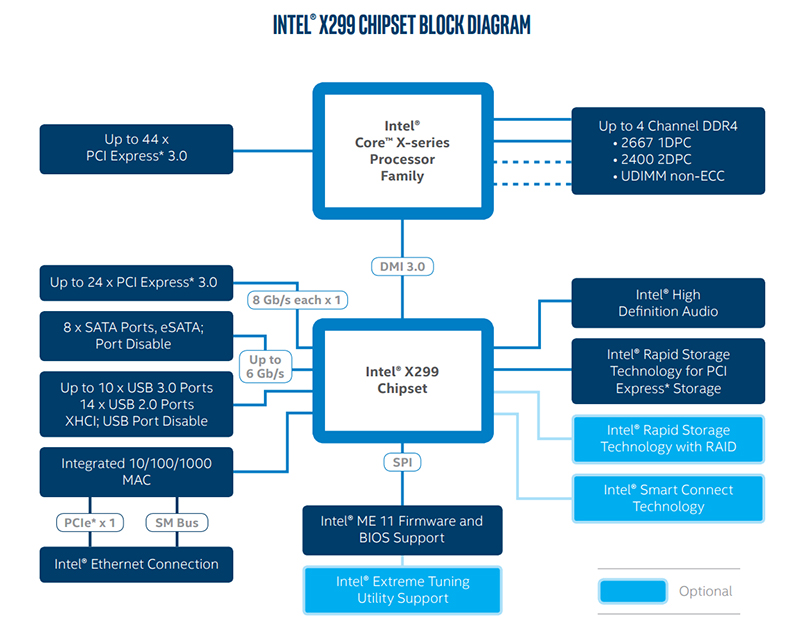

.. اللون الازرق الفاتح هو للمكونات الاختياريه Optional >> فتأكد من وجودها عندك
و قد تكون هذه المكونات موجوده فعلا لدى الكل.. و لكن يتم تفعيلها فقط فى وجود هاردات ماركه انتل (اعتقد يقصد تفعيل ال RAID داخل البيوز مباشره )
.. اعتقد لماركات الهارد الاخرى يمكن تفعيل RAID من داخل ويندوز .. غير متأكد و يلزم المراجعه
اقتباس
- شريحه IRST with RAID .. على ما اظن ان هذا الخيار هو الذى سيستخدم لتقسيم الهاردات عندك المثبته على الماذربورد نفسها ( مجرد تخمين )
- و ايضا شريحه اخرى IRST for PCIe Storage .. لاحظ انها متصله بشريحه Z690 مباشره ( اى بالمنفذ الثالث ) على ما اظن ان هذا الخيار هو الذى سيستخدم لتقسيم الهاردات عندك على المنفذ الثالث PCIe 3 ( مجرد تخمين )
و لا اعلم هل ستستطيع تقسم الهاردات على المنفذ الاول و الثانى المتصلين بالبروسيسور ام لا ؟؟
هذه توضيحات سريعه غير نهائيه .. يلزم استكمال البحث
2- RAID 0 هو اصلا باك اب .. نصف الهاردات يكون نسخه مطابقه لنصف الهاردات الاخر
لا ياغالي الرايد
Raid0- زيادة اداء ومساحه كتله واحده تستطيع التقسيم عادي مثال هاردين 500 جيجا =1 تيرى الملف يقسم على جزئين نصف على هارد والاخر بالهارد الثاني لا يوجد باك اب او عوده في حال سقط احد الهاردين
Raid 1- تخزين فقط مثال هاردين 500 جيجا =500 جيجا الملف يحمل على كلا الهاردين وتخزين وحفظ احتياطي نصف المساحه
Raid 5- التخزين والسرعه والحفظ الاحتياطي = نصف المساحه
Raid 10- نفس اليه الرايد 0 والرايد 1 مجتمعه شرط 4 هاردسكات = نصف ال
-
3- المساحه والسرعه والاداء كلهن ياغالي
ما سبب اختلاف سرعه القراءه و الكتابه الهاردات انواع ياغالي تختلف فيها السرعه بالقرائه والكتابه الاهم في الهارد معدل القرائه دائما
فيه هارداه 7 جيجا بالثانيه قرائه
والكتابه 3 جيجا وهكذا
2- RAID 0 هو اصلا باك اب .. نصف الهاردات يكون نسخه مطابقه لنصف الهاردات الاخر
لا ياغالي الرايد
Raid0- زيادة اداء ومساحه كتله واحده تستطيع التقسيم عادي مثال هاردين 500 جيجا =1 تيرى الملف يقسم على جزئين نصف على هارد والاخر بالهارد الثاني لا يوجد باك اب او عوده في حال سقط احد الهاردين
Raid 1- تخزين فقط مثال هاردين 500 جيجا =500 جيجا الملف يحمل على كلا الهاردين وتخزين وحفظ احتياطي نصف المساحه
Raid 5- التخزين والسرعه والحفظ الاحتياطي = نصف المساحه
Raid 10- نفس اليه الرايد 0 والرايد 1 مجتمعه شرط 4 هاردسكات = نصف المساحه
كبير بقدرك ورجاحة عقلك ياغالي
شاهد
ماكنت اتكلم عنه بخصوص السرعه والاداء
لاحظ انه 8 قيقا فقط الملف عند بداية النقل يكون مكتمل لايصل للسرعه الحقيقيه بالنقل لصغر حجم الملف
100 جيجا انقلها تقريبا ب 10 ثواني
الداون لود منجر عند تجميع الملف بعد الاكتمال ياخذ 8 ثواني الى 10 لملف حجمه 100 جيجا تقريبا لايوجد لدي ملف كبير لاثبت لك ذالك حاليا
لاكن بالقريب ابشر https://streamable.com/sbvlb8
كبير بقدرك ورجاحة عقلك ياغالي
شاهد
ماكنت اتكلم عنه بخصوص السرعه والاداء
لاحظ انه 8 قيقا فقط الملف عند بداية النقل يكون مكتمل لايصل للسرعه الحقيقيه بالنقل لصغر حجم الملف
100 جيجا انقلها تقريبا ب 10 ثواني
الداون لود منجر عند تجميع الملف بعد الاكتمال ياخذ 8 ثواني الى 10 لملف حجمه 100 جيجا تقريبا لايوجد لدي ملف كبير لاثبت لك ذالك حاليا
لاكن بالقريب ابشر https://streamable.com/sbvlb8
فى موقع PC Magazine مراجعه كامله للناذربورد الخاصه بك .. و تم توضيح المنافذ بطريقه اوضح و ادق مما تم ذكره فى كتالوج الماذربورد
المواصفه
- البروسيسور يسمح باجمالى 20 قناه PCIe
- المنفذين الاول و الثانى E1 , E2 المتصلين بالبروسيسور مخصصين فقط لكروت الشاشه .. و لا يمكن استخدامهم لاغراض اخرى
- تقسيم المنافذ
1- المنفذ الاول و الثانى E1 و E2
PCIe x16 (2) v5.0 (x16/x0, x8/x8)
(1) v3.0 (x4)
معنى x16/x0 .. المنفذ سيعمل بسعه 16 قناه .. و بسرعه PCIe 5.0 .. و ال 0 تعنى بشرط ان يكون المنفذ مستعمل وحده فقط .. بمعنى المنفذ رقم 2 يكون فارغ غير مستخدم .. و هذا ينطبق على اى منفذ من الاثنين عند استعماله وحده ( المنفذ الاول او الثانى E1 و E2 )
معنى x8/x8 .. ان كلا المنفذين مستخدمين فى نفس الوقت .. و ان كل منفذ سيعمل بسعه 8 قناه فقط ( الاجمالى 16 قناه ) .. و بسرعه PCIe 5.0
(1) PCIe 4.0 (x4) .. ال 4 قنوات المتبقيه ( من ال 20 قناه المسموح بها من البروسيسور ) .. ستستعمل للهارد الرئيسى NVMe المتصل مباشره على البروسيسور بسرعه PCIe 4.0
2- المنفذ الثالث E3
- لم يوضح عدد القنوات الفعليه التى يمكن استخدامها من المنفذ ( المفروض المنفذ يدعم 4 قنوات فعليه فقط .. طبقا لموقع msi و المواقع الاخرى )
لكن تم الايضاح ان msi قد تستخدم جزء من قنوات المنفذ للهلردوير المدمج على الماذربورد نفسها Built in
.. بمعنى تم الايضاح ان عدد القنوات الفعلى قد يكون اقل من عدد قنوات المنفذ النظريه .. لكن لم يحدد عدد 4 قنوات فعليه
- المنفذ متصل بالماذربورد نفسها .. و من الماذربورد الى البروسيسور
- بمعنى ان المنفذ محدود بسرعه نقطه الاختناق .. و هى سرعه الماذربورد .. او سرعه المنفذ PCIe 3 فقط
- عدد قنوات الماذربورد الخاصه بشريحه intel Z690 Chipset ( بصفه عامه لاى ماذربورد ) .. لمنفذ ال PCIe رقم E3 .. هى 8X فقط
لاحظ كلمه Up to
Up to 12 x PCIe 4.0 .. بسرعه 16 GB/s لكل واحد ( قناه ) .. 4*16 = 64 = سرعه منفذ PCIe 4.0 )
Up to 16 x PCIe 3.0 .. بسرعه 8 GB/s لكل واحد ( قناه ) .. 4*8 = 32 = سرعه منفذ PCIe 3.0 )
اقتباس PCI Express 5.0 Is Here...for the Future
In total, in the new chipset the CPU is allocated 20 PCI Express (PCIe) 5.0 lanes, 16 of which are dedicated for graphics cardsand cannot be used for anything else.
By default, all 16 of these will be tied to the primary PCIe x16 slot. Z690 motherboards that have a second PCIe x16 slot can be configured to have this split in half and shared between the two PCIe x16 slotsto facilitate a multiple-GPU configuration.
The remaining four PCIe 5.0 lanes are intended for use withM.2 NVMe SSDs
Chipset PCIe 4.0 and SATA The Z690 chipset itself now has support for up to 12 PCIe 4.0 lanes, which the outgoing Z590 chipset lacked. Like the extra four PCIe 5.0 lanes on the CPU, these will mostly be useful for M.2 NVMe SSDs and other high-speed interfaces that the motherboard maker may integrate, such as Thunderbolt controllers. For less data-hungry devices (such as Wi-Fi chips or sound cards or chipsets), the Z690 has up to 16 PCIe 3.0 lanes available that should supply plenty of bandwidth to these devices
ملاحظه افتراضيه ( للنقاش )
- حتى لو كانت سعه المنفذ رقم 3 بقدره 16 قناه فعليه .. فلن يمكن استعمال الا 8 قنوات فقط طبقا لامكانيات الماذربورد ( سعه قنوات الماذربورد الموصله للبروسيسور )
- اذا كانت المواصفه تقصد مواصفه البروسيسور جيل 12 .. و هى تدعم عدد قنوات يساوى 16 + 4
قد لا يمكن استعمال الا 4 قنوات فقط .. طبقا لحدود امكانيات البروسيسور ( فى حاله استخدام الثلاث منافذ E1 , E2 , E3 )
بمعنى ان المنفذ E3 لن يستطيع الا استعمال 4 قنوات فقط مهما كانت قدره المنفذ طبقا لحدود امكانيات البروسيسور ) .. يلزم المراجعه و التأكد من الكتالوج للماذربورد و ايضا للبروسيسور
- غير واضح الاتى
هل فى حال عدم استخدام المنفذ الاول و الثانى E1 و E2 .. هل يستطيع المنفذ رقم 3 دعم 16 قناه فعلا بسرعه منفذ PCIe 3.0 ( طبقا للدياجرام ) ؟؟؟ .. و هل ستتعرف الماذربورد على جميع الاجهزه فى المنفذ بعد تقسيم القنوات ام لا ؟؟؟
مواصفه المنافذ طبقا للدياجرام فى ( الفيديو رقم 4 )
1- هى نفس مواصفه موقع PC Magazine بالظبط .. و لكن بفارق واحد
2- انه فى الفيديو رقم 4 اوضح مواصفه المنفذ رقم 3 كالاتى
المنفذ الثالث E3
.. عدد 1 منفذ PCIe x16 .. يدعم حتى سرعه PCI 4 .. و يدعم 4 قنوات ( فعليه ) فقط ؟؟؟ ( برغم ان الاصدار v3 )
3- تقسيم القنوات طبقا للدياجرام فى الفيديو رقم 4 ( انظر صوره الدياجرام بالاسفل .. صوره رقم 1 )
.. صوره رقم 1 .. توضيح منافذ intel Z690 Chipset ( بصفه عامه .. ليس لماركه ماذربورد معينه )
.. لكن الدياجرام فيها خادع قليلا و ليس بوضوح الصوره رقم 2 ( هذا هو سبب قيامى ببدأ البحث من جديد لتدقيق محتوى هذا الدياجرام )
الدياجرام فيها يوضح مواصفه كل من المنفذين الاول و الثانى E1 , E2
.. لو تم استخدام منفذ واحد فقط 1x16 .. فسيتبقى 4 قنوات فقط من ال 20 قناه التى يدعمها البروسيسور .. هذه ال 4 قنوات ستستعمل للهارد الرئيسى NVMe المتصل بالبروسيسور مباشره
.. لو تم استخدام المنفذين معا 2x8 باجمالى 16 قناه .. فسيتبقى 4 قنوات فقط من ال 20 قناه التى يدعمها البروسيسور .. هذه ال 4 قنوات ستستعمل للهارد الرئيسى NVMe المتصل بالبروسيسور مباشره
صوره رقم 1 .. توضيح منافذ intel Z690 Chipset ( بصفه عامه .. ليس لماركه ماذربورد معينه )
صوره رقم 2 .. توضيح منافذ intel Z690 Chipset ( بصفه عامه .. ليس لماركه ماذربورد معينه )
الحمد لله تم تركيب الادابتر وتم التعرف على الهاردات ياغالي بدون مشاكل ولا حتى اعداد كما بالفيديو الاجنبي
او ضبط عن طريق البيوس
جاري ان شاء الله ياغالي ازالة الهاردات التي بالمذبورد وتركيبها على الادابتر وعملها رايد 0
وتركيب الهاردات الجديده على المذبورد وعملها رايد 0
وجعل هارد للنظام مستقل عن بقية الهاردات
الحمد لله تم تركيب الادابتر وتم التعرف على الهاردات ياغالي بدون مشاكل ولا حتى اعداد كما بالفيديو الاجنبي
او ضبط عن طريق البيوس
جاري ان شاء الله ياغالي ازالة الهاردات التي بالمذبورد وتركيبها على الادابتر وعملها رايد 0
وتركيب الهاردات الجديده على المذبورد وعملها رايد 0
وجعل هارد للنظام مستقل عن بقية الهاردات
1- الافضل عمل ال RAID من داخل البيوز و ليس من داخل الويندوز
2- ال RAID من داخل البيوز اسرع 30% .. و هو المفضل و الاصح
3- يتم استخدام VMD لذلك .. او VROC ان كان موجود عندك
تمت الاضافه كثيرا على الرد المطول .. اقرأ قسم ال RAID
.
صنع و اختيار نوع ال RAID .. و برنامج انتل Vroc .. و برنامج VMD
- يتم مراجعه الفيديو رقم 3 ( مفيد جدا جدا )
معلومات عامه لازمه
- تحذير
.. عند تفعيل ال RAID جميع الداتا على جميع الهاردات فى الجهاز سيتم حذفها ( ليس فقط الهاردات داخل جهاز اسوس Hyper )
- يلزم عمل تحديث البيوز قبل عمل ال RAID .. لاستخدام جهاز اسوس Hyper
- جهاز اسوس Hyper ليس به RAID Controller بداخله يقوم بتقسيم الهاردات لتكون منفصله بواسطه جهاز اسوس نفسه .. بمعنى سيتم تجهيز مجموعه ال RAID من داخل البيوز او الويندوز ( او كلاهما معا )
- عند استعمال RAID 0 .. ستصبح السعه الحقيقيه لمجموعه ال RAID هى نفس السعه الحقيقيه لمجموع الهاردات المستخدمه
- لاستعمال مجموعه ال RAID لتثبيت نظام تشغيل .. يجب ان يتم صنع مجموعه ال RAID بنظام RAID 0 فقط .. اختيار اى نظام RAID اخر لن يصلح لتثبيت نظام تشغيل
طرق صنع منظومه ال RAID
توجد طريقتين لصنع منظومه ال RAID
1- صنع منظومه ال RAID باستعمال الهاردوير .. بمعنى باستعمال البيوز فقط .. يتم صنع منظومه ال RAID من داخل البيوز مباشره بدون الحاجه للويندوز
2- صنع منظومه ال RAID باستعمال السوفتوير .. يتم صنع منظومه ال RAID من داخل الويندوز
3- منظومه ال RAID التى تصنع من داخل البيوزمباشره اسرع كثيرا من نفس المنظومه لو صنعت من داخل الوبندوز
كمثال حقيقى ( سرعه منظومه ال RAID داخل البيوز كانت 10 جيجا .. و لنفس المنظومه المصنوعه داخل ويندوز كانت السرعه 7 جيجا ) و هذا فارق كبير جدا
صنع منظومه ال RAID باستعمال الهاردوير ( من داخل البيوزمباشره )
- بروسيسورات انتل
بالنسبه ل انتل يلزم وجود دعم RAID on CPU على منفذ PCIe 3.0 ( و قد يكون الاعلى من ذلك )
Supports PCIe 3.0 bandwidth for other RAID on CPU models
.. للماذربورد القديم ( موديل X299 ) .. يستخدم برنامج Vroc و هو مخصص و مرفق مع هذه الماذربورد تحديدا ( البرنامج له اشتراطات .. و غير مجانى نسبيا )
.. للماذربورد الاحدث .. يمكن شراء VROC كهاردوير منفصل يضاف الى المنتجات الاخرى لصنع ال RAID بطريقه مباشره بدون تعقيدات
.. للماذربورد الاحدث مثل موديل X570 .. يستخدم برنامج VMD ( Volume Manageement Device ) ثم برنامج IRST ( البرنامج مجانى )
- بروسيسورات AMD
على قدر فهمى !!!
.. بدء من الماذربورد القديم مثل موديل X399 .. تم اضافه مجموعه درايفرات ( 3 درايفرات تحديدا ) ال 0 RAID الحديثه ليمكن البوت لنظام التشغيل من مجموعه ال 0 RAID ( و اعتقد ايضا لتقسيم قنوات ال PCIe !!! )
.. الدريفرات مجانيه ( بعكس درايفر VROC )
الخطوات
.. تحديث البيوز للماذربورد حتى تتمكن من دعم الدرايفرات
.. يتم تثبيت هذه الدرايفرات اولا
.. بعد تثيت الدريفرات .. سيظهر داخل البيوز خاصيه اضافيه لصنع ال RAID
.. يتم صنع ال 0 RAID و التحكم فيه من داخل البيوز .. و يمكن البوت لنظام التشغيل ثم بعدها يمكن تقسيم قنوات ال PCIe من داخل البيوز .. يوجد لهذا البرنامج واجهه اضافيه للتحكم داخل الويندوز
صنع منظومه ال RAID باستعمال السوفتوير ( من داخل الويندوز )
- بروسيسورات انتل
.. تتم بالطريقه المعتاده لعمل ال RAID
- بروسيسورات AMD
.. غير واضح .. لكن درايفرات AMD ( 3 درايفرات تحديدا ) لها برنامج واجهه اضافيه للتحكم داخل الويندوز
.. اظن قد يمكن استعمال الطريقه المعتاده لعمل ال RAID داخل ويندوز
البرامج المستخدمه لصنع ال RAID داخل البيوز
1- برنامج انتل VROC ( Virtual Raid On Cpu ) على قدر فهمى
- برنامج VROC ( هو برنامج وسيط ) يقوم بتقسيم القنوات باستخدام خاصيه RAID on CPU ( يجب ان تكون مدعومه و مفعله فى الهاردوير عندك ) .. و صنع ال RAID افتراضى Virtual RAID داخل البيوز .. و يمكنه صنع RAID حقيقى داخل البيوز ( بالمفتاح الكامل )
وظيفته هى
- تقسيم القنوات لمنافذ PCIe
- صنع ال RAID الافتراضى لتقسيم الهاردات داخل جهاز اسوس Hyper الى هاردات منفصله عن بعض ( تقسيم القنوات )
- صنع ال RAID الحقيقى داخل البيوز بطريقه مباشره و بدون تعقيدات
الخطوات
.. برنامج VROC يقوم بتفعيل خاصيه RAID on CPU
.. خاصيه RAID on CPU تسمح لخاصيه VMD بتفعيل الهاردات NVMe ( الموجوده على منافذ PCIe .. او موجوده عدد قنوات معين بعد تقسيم القنوات )
.. خاصيه VMD بعد تفعيل الهاردات .. تقوم باظهارها داخل البيوز ك RAID افتراضى
رخصه تفعيل VROC ( مفتاح التفعيل ) .. و اشتراطات الاستخدام مع هاردات NVMe
- يجب وجود ماذربورد مدعومه .. و تحتوى على هاردوير و مفتاح تفعيل VROC .. و هاردات انتل NVMe
- البرنامج غير مجانى و يباع اما مرفقا مع منتجات انتل ( شريحه انتل للماذربورد X299 ) .. او هاردات انتل NVMe
- و يمكن شراء VROC كهاردوير منفصل يضاف الى المنتجات الاخرى
- غير واضح متطلبات الهاردوير لاستخدام هذا البرنامج
1- رخصه مرفقه مع هاردات NVMe
- تأتى رخصه ( مفتاح ) VROC مرفقه مع هاردات انتل NVMe ( غير واضح ان كان المفتاح يأتى بمميزات جزئيه او كامله )
- لا اعلم امكانيات المفتاح المرفق مع هاردات انتل NVMe من حيث صنع انواع مختلفه من ال RAID ( غير RAID 0 )
1- هاردات انتل NVMe
- المفترض ان يستعمل برنامج VROC قياسيا مع هاردات انتل فقط .. و يمكن تقسيم القنوات
لكن طبقا للفيديوهات يمكن استعماله مع ماركات هارد اخرى ( فيديو رقم 3 )
- لاستعمال برنامج VROC لصنع RAID حقيقى من داخل البيوز يمكن البوت منه لنظام تشغيل ( بدون الحاجه الى صنع ال RAID الحقيقى داخل وينندوز ) .. يلزم استعمال هاردات انتل فقط لاغير ( اى ماركه هاردات اخرى لن تصلح لفعل ذلك )
- كمعلومه اضافيه .. باستعمال هاردات انتل NVMe .. ستستطيع ويندوز على الاقل رؤيه هاردات انتل مباشره كهاردات عاديه منفصله بدون ضبط اى اعدادات ( عند توصيلها على منافذ الماذربورد المدمجه العاديه )
من موقع جهاز اسوس Hyper
يلزم استعمال هاردات انتل NVMe .. لتفعيل خاصيه RAID on CPU ( لامكان تقسيم القنوات )
Restrictions for M.2 SSD installation
For X299 series motherboard, install VROC firmware to use VROC function. Only Intel SSDs can active Intel VROC function in Intel platform
2- هاردات NVMe ( ماركات اخرى غير انتل )
( اذا كانت الهاردات ليست ماركه انتل )
- لن يكون مرفق معها رخصه تفعيل VROC
- احيانا لا ينجح البرنامج فى التعامل مع هاردات الماركات المختلفه ( التى ليست انتل )
- لن يستطيع برنامج VROC صنع RAID حقيقى من داخل البيوز يمكنه البوت اذا تم استعمال ماركات هارد اخرى .. بمعنى ( قد ) يمكن صنع RAID يستخدم لتخزين الداتا فقط و لن يصلح للبوت منه
- برنامج Vroc سيقوم بتقسيم القنوات داخل منفذ ال PCIe ( فى جهاز اسوس Hyper ) .. و صنع RAID افتراضى Virtual RAID داخل البيوز .. تمهيدا لصنع ال RAID الحقيقى ( الذى يلزم صنعه داخل ويندوز بالطريقه المعتاده )
2- رخصه مرفقه مع الماذربورد القديم .. ماذربورد X299
- تأتى رخصه ( مفتاح ) VROC مرفقه مع ماذربورد X299 ( و لكن بامكانيات محدوده للبرنامج .. مفتاح محدود )
- يمكن شراء المفتاح الكامل لتفعيل كامل امكانيات البرنامج مع ماذربورد X299
- طريقه عمل المفتاح
.. باستعمال المفتاح المرفق مع ماذربورد X299 .. يمكن فقط صنع منظومه 0 RAID افتراضيه
و عند الرغبه فى صنع انواع اخرى من ال RAID .. يلزم شراء الرخصه الكامله للمفتاح
- البرنامج له رخصه ( مفتاح ) مكلفه جدا 285 دولار كما ذكر فى موقع امازون من احد المشترين لجهاز اسوس
و غير واضح هل الرخصه هى لاضافه امكانيات اضافيه .. ام هى لاستعمال البرنامج من اصله ( لا اعتقد )
- البرنامج مجانى و يستخدم للماذربورد الاحدث مثل موديل X570 و Z690
- الاسم VMD ( Volume Manageement Device ) .. هو الاسم المكافى لاسم ( Raid On Cpu ) عند انتل .. و ايضا يسمى VROC
وظيفته
- صنع منظومه ال RAID الحقيقى من داخل البيوز للهاردات المتصله بالماذربورد مباشره ( شريحه و Z690 ) فى العاده
يمكنه تفعيل الهاردات على منفذ PCIe المتصله بالبروسيسور مباشره ( احيانا ) طبقا لدعم الماذربورد لذلك من عدمه
- تفعيل الهاردات NVMe على منافذ PCIe المختلفه لصنع ال RAID الافتراضى ( بما يشبه تقسيم القنوات ) تمهيدا لصنع ال RAID الحقيقى من داخل البيوز
- صنع ال RAID الحقيقى من داخل البيوز باستخدام برنامج IRST
- يمكنه صنع ال RAID الحقيقى من داخل البيوز يمكن البوت منه لنظام تشغيل .. باستخدام اى ماركه هاردات NVMe ( ليس شرطا استخدام هاردات انتل )
- يمكنه صنع كل انواع ال RAID مثل 0 و 1 و 10 مجانا بدون الحاجه الى رخصه مدفوعه لفعل ذلك
من موقع جهاز اسوس Hyper
- امكانيه تقسيم القنوات بواسطه برنامج VMD غير واضحه ( كيف سيتصرف مع جهاز اسوس Hyper عند تثبيته على منفذى E1 , E2 المتصلين بالبروسيسور )
- طبقا لموقع جهاز اسوس Hyper .. للماذربورد الحديثه مثل Z590 يلزم تثبيت IRST اصدار 16 او اعلى ليمكن استخدام RAID on CPU
- على قدر فهمى
..طبقا لل Restrictions فان الماذربورد الحديث يستخدم IRST ( اى VMD بطريق غير مباشر )
.. و ان معنى RAID on CPU فى الماذربورد القديم هو VROC
.. و ان معنى RAID on CPU فى الماذربورد الحديث هو ( VMD + IRST )
- يلزم استعمال هاردات انتل NVMe .. لتفعيل خاصيه RAID on CPU ( لامكان تقسيم القنوات ) للماذربورد الحديثه
Restrictions for M.2 SSD installation
For X299 series motherboard, install VROC firmware to use VROC function. Only Intel SSDs can active Intel VROC function in Intel platform
For Z590, Z490, Z390 and Z370 series motherboard, install IRST version 16 or above to use RAID on CPU function. Only Intel SSDs can active Intel RAID on CPU function in Intel platform.
من دياجرام انتل Z690
1- ستلاحظ من الدياجرام وجود شريحتين اضافيتين Optional ( باللون الازرق الفاتح ) هما
- شريحه IRST with RAID
- شريحه IRST for PCIE Express Storage
2- غير واضح المقصود ب Optional .. هل هى ستكون موجوده اصلا و يتم تفعيلها عند استخدام هاردات انتل تحديدا ؟؟
3- قد تكون احد هاتين الشريحتين هى التى تقوم بتفعيل و استعمال ( VMD + IRST ) فى الماذربورد الحديث ( مجرد تخمين )
و ان كان الامر كذلك .. فاعتقد ستكون الشريحه IRST for PCIE Express Storage
محتوى مخفى .. دياجرام انتل Z690
.
الخلاصه
- غير واضح امكانيه استخدام برنامج VMD داخل البيوز لتفعيل الهاردات الموجوده على منافذ PCIe ( منفذ E1 او E2 ) المتصله مباشره بالبروسيسور .. بمعنى الهاردات الموجوده داخل جهاز اسوس Hyper
الخطوات ( ماذربورد Gigabyte Z690 )
راجع فيديو رقم 5
- خيار VMD Configuration >> تفعيل VMD Controller >> ثم داخل نفس النافذه يتم تفعيل منافذ PCIe للهاردات المطلوبه لتعمل فى بيئه RAID >> هذا سينشئ ال RAID الافتراضى
- ثم ريستارت للبيوز
- سيظهر ال RAID الافتراضى .. و ايضا سيظهر خيار اضافى هو IRST ( اسفل خيار VMD Configuration ) >> ثم يتم صنع ال RAID الحقيقى من داخل البيوز
- لماذربورد msi .. اعتقد من ضمن الخطوات قد يلزم تفعيل خيار RAID بدلا من ACHI ( مجرد تخمين )
فيديو توضيحى لماذربورد msi Z690 يوضح صنع ال RAID الحقيقى داخل البيوز
- فيديو توضيحى لماذربورد Gigabyte Z690 ( الدقيقه 2 )
.. و لماذربورد msi Unify Z690 يوضح صنع ال RAID الحقيقى داخل البيوز باستعمال VMD ( الدقيقه 12 )
فيديو رقم 5 .. فيديو توضيحى لماذربورد Gigabyte Z690 .. و لماذربورد msi Unify Z690 يوضح صنع ال RAID الحقيقى داخل البيوز
3- برنامج ( درايفر ) IRST لصنع ال RAID داخل الويندوز
- بعد تقسيم القنوات باستعمال ال RAID الافتراضى Virtual RAID ( لتقسيم الهاردات المنفصله ) .. و يسمى ايضا RAID on CPU
.. يتم تثبيت برنامج و درايفر IRST داخل ويندوز ا لصنع ال RAID الحقيقى داخل ويندوز
- يتم تحميل الدرايفر من موقع شركه اسوس المصنعه للجهاز .. او من شركه msi المصنعه للماذربورد .. و تجربه ايهما انسب .. ثم تنفيذ خطوات صنع ال RAID من داخل برنامج IRST
- قد يحتوى برنامج msi Center الكامل الذى يعمل داخل الويندوز على امكانيه عمل ال RAID مباشره .. ابحث عن ذلك فى برنامج msi Center الكامل ( اعتقد قد يكون موجود )
4- برنامج ( درايفرات ) AMD RAID Software لصنع ال RAID داخل الويندوز
باختصار شديد
- يتم تثبيت 3 درايفرات اثناء تثبيت الويندوز هى
AMD RAID Driver
AMD RAIDXpert2 Utility
- الدرايفرات مجانيه
- بعد التثبيت سيظهر داخل البيوز امكانيه عمل ال RAID
- يتم عمل ال RAID من داخل البيوز .. تسمح بعمل RAID 0 , 1 , 10
اختيار نوع ال RAID
- عند استعمال RAID 0 .. ستصبح السعه الحقيقيه لمجموعه ال RAID هى نفس السعه الحقيقيه لمجموع الهاردات المستخدمه
- لاستعمال مجموعه ال RAID لتثبيت نظام تشغيل .. يجب ان يتم صنع مجموعه ال RAID بنظام RAID 0 فقط .. اختيار اى نظام RAID اخر لن يصلح لتثبيت نظام تشغيل
- لاستعمال مجموعه ال RAID لزياده السعه التخزينيه .. يمكن ايضا ان يتم صنع مجموعه ال RAID بنظام RAID 0
- لاستعمال مجموعه ال RAID لزياده السرعه و الاداء .. ستزداد السرعه نظريا ( ستختلف طبقا لقدره كل شخص على ضبط الاعدادات الصحيحه .. كما موضح فى الفيديوهات ) .. لكن الواقع العملى سيحدث تحسن و لكن لن يصل الى السرعات النظريه
تصرف جهاز اسوس Hyper داخل الويندوز
( فيديو رقم 2 )
- اذا كان مثبت داخل الجهاز عدد 4 هارد SSD سعه 2 تيرا للواحد .. باجمالى 8 تيرا داخل جهاز اسوس
- اذا لم يتم تقسيم القنوات داخل البيوز .. الويندوز سترى جهاز واحد فقط مثبت على منفذ PCIe .. و بداخله هارد واحد فقط 8 تيرا ( و هذا ليس حقيقيا .. و لا اعتقد انه يمكن استعماله ) .. بالتالى لن يمكن عمل ال RAID بوجود هارد واحد فقط
- اذا تم تقسيم القنوات داخل البيوز .. الويندوز سترى عدد 4 جهاز مثبت على منفذ PCIe .. و بداخل كل جهاز هارد واحد فقط 2 تيرا .. بالتالى يمكن عمل ال RAID بوجود 4 هارد
مهم جدا
يلزم قراءه تعليقات مشتروا الجهاز على امازون عن كيفيه التثبيت و المشاكل
جاري ان شاء الله ياغالي ازالة الهاردات التي بالمذبورد وتركيبها على الادابتر وعملها رايد 0
وتركيب الهاردات الجديده على المذبورد وعملها رايد 0
وجعل هارد للنظام مستقل عن بقية الهاردات
1- هارد النظام .. هل ستختاره المتصل بالبروسيسور مباشره ؟؟؟
2- شوف ان كان يصلح تفعيل شريحه intel Optane معه .. سيتم عمل RAID افتراضى بين الهارد و شريحه intel Optane
ستعتبر كاش Cache او Page File >> بين هارد النظام و البروسيسور .. المفروض بتسرع الاداء كثيرا جدا
لدي خلفيه ملمه بالرايد وادراك كامل به ياغالي
مره اخرى
شكرا لوقتك لجهدك لصبرك
وربي يعجز اللسان عن ايفائك حقك ياغالي
مجرد تسخير وقتك والبحث في شؤون غيرك ومساعدتهم لايكفيها كلمة شكر
لك علينا حق و جميل لا انساه ياغالي
الله يرحم والديك ومن لهم فضل عليك
توافق جهاز اسوس مع شرائح الماذربورد و البروسيسورات المختلفه
شرائح الماذربورد المدعومه
- جميع الماذربورد المذكوره هى ماركه اسوس
- لشريحه ماذربورد مدعومه .. فان ماركه اسوس تحديدا مجهزه لتقسيم القنوات و الهاردات مباشره من البيوز .. و تدعم جهاز اسوس Hyper مباشره
- استخدام شريحه ماذربورد ( متوافقه لنفس الشريحه المدعومه ) من اى ماركه اخرى فى الغالب قد لا تدعم جهاز اسوس Hyper .. الا اذا كانت مجهزه خصيصا لدعم جهاز اسوس Hyper
.. يجب ملاحظه ان جهاز اسوس Hyper .. مصمم اساسا للعمل على منافذ PCIe المتصله بالبروسيسور مباشره
. Product
HYPER M.2 X16 Card, HYPER M.2 X16 Card V2, HYPER M.2 X16 GEN 4 CARD, PRIME B350M-A, PRIME B350M-E, PRIME B350M-K, PRIME B350-PLUS, PRIME B450M-A, PRIME B450M-K, PRIME B450-PLUS, PRIME TRX40-PRO, PRIME TRX40-PRO S, PRIME X299 EDITION 30, PRIME X299-A, PRIME X299-A II, PRIME X299-DELUXE, PRIME X299-DELUXE II, PRIME X399-A, PRIME X470-PRO, PRIME X570-P, PRIME X570-PRO, PRIME Z370-A, PRIME Z370-A II, PRIME Z370M-PLUS II, PRIME Z370-P, PRIME Z370-P II, PRIME Z390-A, PRIME Z390M-PLUS, PRIME Z390-P, PRIME Z690-A, PRIME Z690-P, PRIME Z690-P D4, PRIME Z690-P WIFI, PRIME Z690-P WIFI D4, Pro WS C422-ACE, Pro WS C621-64L SAGE, Pro WS C621-64L SAGE/10G, Pro WS X570-ACE, ProArt Z690-CREATOR WIFI, ROG CROSSHAIR VI EXTREME, ROG CROSSHAIR VI HERO (WI-FI AC), ROG CROSSHAIR VII HERO, ROG CROSSHAIR VII HERO (WI-FI), ROG CROSSHAIR VIII FORMULA, ROG CROSSHAIR VIII HERO, ROG CROSSHAIR VIII HERO (WI-FI), ROG CROSSHAIR VIII IMPACT, ROG MAXIMUS X APEX, ROG MAXIMUS X CODE, ROG MAXIMUS X FORMULA, ROG MAXIMUS X HERO, ROG MAXIMUS X HERO (WI-FI AC), ROG MAXIMUS XI CODE, ROG MAXIMUS XI FORMULA, ROG MAXIMUS XI HERO, ROG MAXIMUS XI HERO (WI-FI), ROG MAXIMUS XI HERO(WI-FI) CODR: Black 4 Edition, ROG MAXIMUS Z690 APEX, ROG MAXIMUS Z690 EXTREME, ROG MAXIMUS Z690 EXTREME GLACIAL, ROG MAXIMUS Z690 FORMULA, ROG MAXIMUS Z690 HERO, ROG RAMPAGE VI EXTREME, ROG RAMPAGE VI EXTREME ENCORE, ROG RAMPAGE VI EXTREME OMEGA, ROG STRIX B350-F GAMING, ROG STRIX B350-I GAMING, ROG STRIX B450-F GAMING, ROG STRIX B450-I GAMING, ROG STRIX TRX40-E GAMING, ROG STRIX X299-E GAMING, ROG STRIX X299-E GAMING II, ROG STRIX X299-XE GAMING, ROG STRIX X399-E GAMING, ROG STRIX X470-F GAMING, ROG STRIX X470-I GAMING, ROG STRIX X570-E GAMING, ROG STRIX X570-F GAMING, ROG STRIX X570-I GAMING, ROG STRIX Z370-E GAMING, ROG STRIX Z370-F GAMING, ROG STRIX Z370-G GAMING, ROG STRIX Z370-G GAMING (WI-FI AC), ROG STRIX Z370-H GAMING, ROG STRIX Z370-I GAMING, ROG STRIX Z390-E GAMING, ROG STRIX Z390-F GAMING, ROG STRIX Z390-H GAMING, ROG STRIX Z390-I GAMING, ROG STRIX Z690-A GAMING WIFI D4, ROG STRIX Z690-E GAMING WIFI, ROG STRIX Z690-F GAMING WIFI, ROG STRIX Z690-G GAMING WIFI, ROG STRIX Z690-I GAMING WIFI, ROG ZENITH EXTREME, ROG ZENITH EXTREME ALPHA, TUF B350M-PLUS GAMING, TUF B450M-PLUS GAMING, TUF B450-PLUS GAMING, TUF GAMING X570-PLUS, TUF GAMING X570-PLUS (WI-FI), TUF GAMING Z690-PLUS D4, TUF GAMING Z690-PLUS WIFI D4, TUF X299 MARK 1, TUF X299 MARK 2, TUF X470-PLUS GAMING, TUF Z370-PLUS GAMING, TUF Z370-PLUS GAMING II, TUF Z370-PRO GAMING, TUF Z390M-PRO GAMING, TUF Z390M-PRO GAMING (WI-FI), TUF Z390-PLUS GAMING, TUF Z390-PLUS GAMING (WI-FI), TUF Z390-PRO GAMING, WS C422 PRO/SE, WS C621E SAGE, WS X299 PRO, WS X299 PRO/SE
جهاز اسوس Hyper ( الاصدار القديم )
- السرعه هى PCIe 3.0
- تقسيم القنوات و الهاردات يختلف طبقا للموديل و جيل البروسيسور .. طبقا لصوره الجدول المرفق
من AMD
- X399 .. و تدعم 12هارد h, h;ev بحد اقصى
من انتل
- X299 .. و تدعم 11 هارد بحد اقصى
جداول عدد الهاردات
و تقسيم الهاردات على القنوات فى ماذربورد X299 و X399
.
X399
X299
جهاز اسوس Hyper ( الاصدار الحديث الحالى )
- السرعه هى PCIe 4.0
- تقسيم القنوات و الهاردات يختلف طبقا للموديل و جيل البروسيسور .. طبقا لصوره الجدول المرفق
من AMD
- X570 .. و تدعم 5 هارد بحد اقصى
- TRX40 .. و تدعم 12هارد بحد اقصى
من انتل
- Z590 .. و تدعم 3 هارد بحد اقصى
- Z690 .. و تدعم 2 هارد
جداول عدد الهاردات
و تقسيم الهاردات على القنوات فى ماذربورد X570 و TRX40 و Z590
.
X570
TRX40
Z590
شرائح الماذربورد المستعمله فى الفيديوهات
- يجب ملاحظه ان شرائح الماذربورد المستعمله فى ال 3 فيديوهات هى شرائح مدعومه من جهاز اسوس Hyper
- جميع التقسيمات و اعداد الهاردات هى باستعمال ماذربورد ماركه اسوس
فيديو رقم 1 و 2
- تم استعمال شريحه ماذربورد msi X570 مع بروسيسور AMD
- فى الفيديوهات يجب ملاحظه ان جهاز اسوس Hyper تم توصيله على منافذ E1 , E2 المتصله بالبروسيسور .. برغم ان هذه المنافذ مخصصه لكروت الشاشه طبقا لدياجرام الماذربورد
- باستعمال ماذربورد ماركه اسوس
تقسيم القنوات و الهاردات يختلف طبقا للموديل .. موضح فى الصوره
.. تدعم 5 هاردات .. ( 4 + 1 ) او ( 2+ 2 + 1 )
غير معلوم الدعم و التقسيم على ماركه msi لنفس الشريحه
دياجرام شريحه الماذربورد X570
.
فيديو رقم 3
- شريحه ماذربورد msi X299 مع بروسيسور انتل
- ماذربورد X299 متفوقه ( رغم انها قديمه ) فيما يخص دعم الهاردات على منافذ PCIe للبروسيسور
.. بهل عدد 44 قناه PCIe للبروسيسور سرعه PCIe 3.0 .. بالاضافه الى 24 قناه PCIe لشريحه الماذربورد
..المنفذ الاول على البروسيسور سعه 16x .. مخصص تحديدا لاضافه 4 هاردات NVMe بعد تقسيم قنوات المنفذ
- فى الفيديو يجب ملاحظه ان جهاز اسوس Hyper تم توصيله على منافذ E1 , E2 المتصله بالبروسيسور .. برغم ان هذه المنافذ مخصصه لكروت الشاشه طبقا لدياجرام الماذربورد
- باستعمال ماذربورد ماركه اسوس
تقسيم القنوات .. و عدد الهاردات يختلف طبقا للموديل .. موضح فى الصوره
